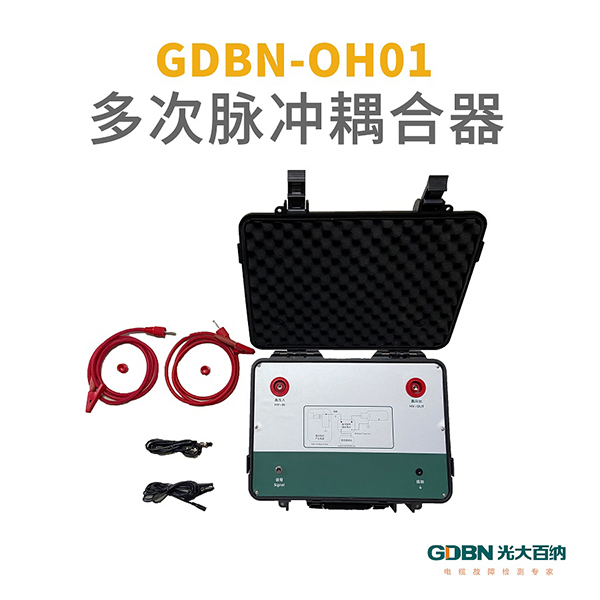

GDBN-OH01多次脈沖耦合器

耦合器產品概述

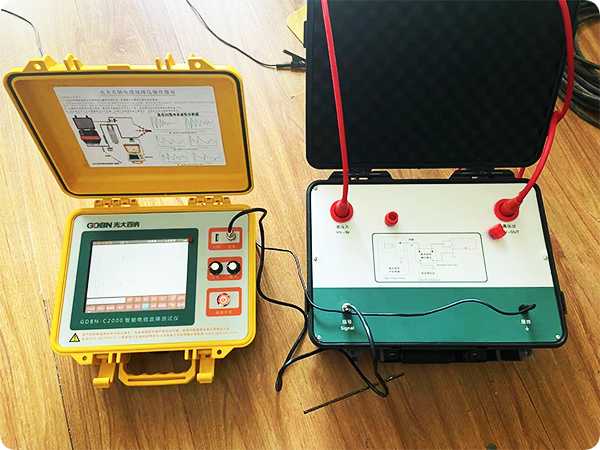

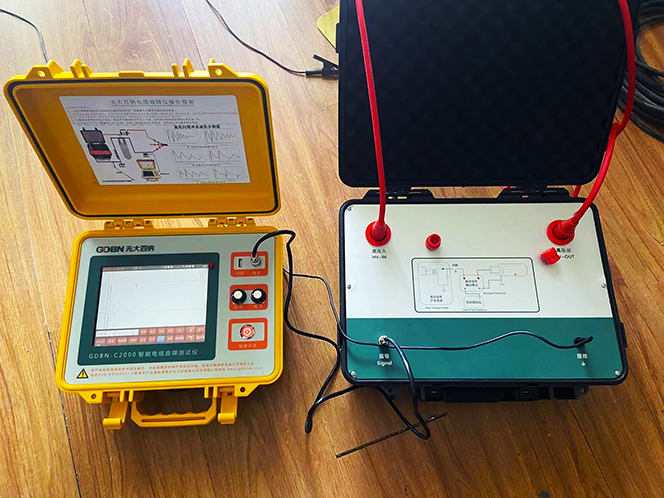

GDBN-OH01電纜測試多次脈沖耦合器與GDBN-C2000電纜多次脈沖故障測距儀和高壓信號發(fā)生器配合使用，用于檢測各種電力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。GDBN-OH01為GDBN-C2000電纜多次脈沖故障測距儀提供脈沖信號耦合通路，同時實現了與高壓設備的電氣隔離。它采用目前國際上最先進的“多次脈沖法”技術，使電纜故障波形的判斷變得簡單方便。

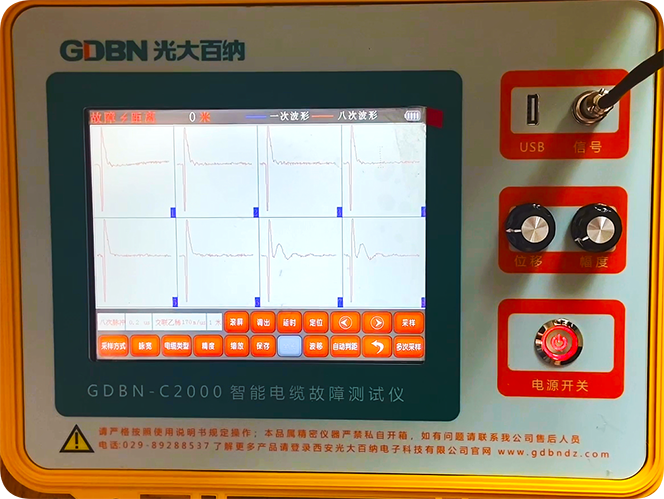

多次脈沖法大大簡化了電纜故障波形的識別，使復雜的高壓沖擊閃絡波形變成了非常容易判讀的故障波形，降低了對操作人員的技術要求和經驗要求。可方便準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的，使故障測試成功率得以大大提高。

耦合器產品特點

采用了目前國際上最先進的“多次脈沖法”技術和脈沖平衡技術，更加突出了故障點的反射波形，測試波形識別更加容易。

具有安全的高壓保護措施，實現測量回路與高壓沖擊電源的電氣隔離，保證測距儀在沖擊電壓環(huán)境下工作的安全，無損壞、不死機。

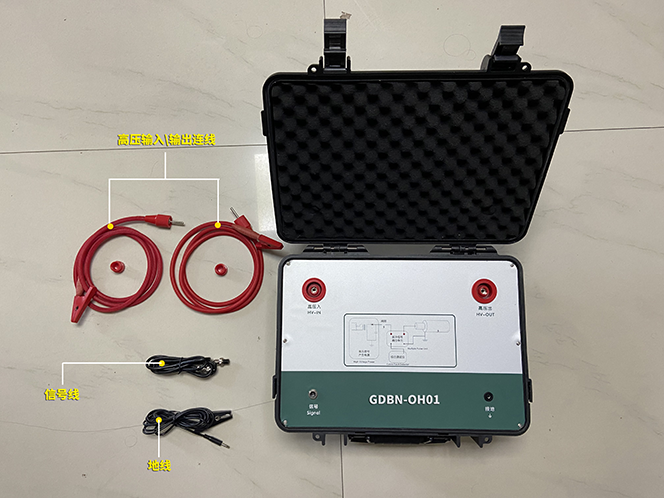

接線簡單，可與其他的高壓設備配合使用。

無高壓外露，安全可靠。

技術參數

測試脈沖電壓：      300V（P－P）

允許輸入沖擊電壓：小于32kV

允許輸入沖擊能量：小于2000J

電源：交流220V，50Hz

體積：429mm×330mm×351mm

質量：10kg
